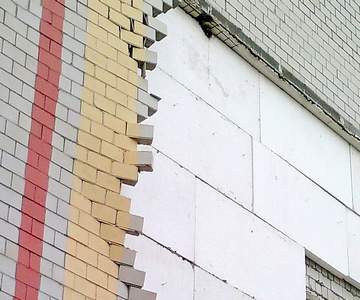

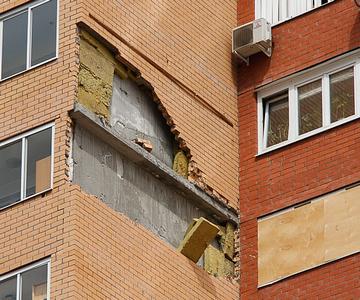

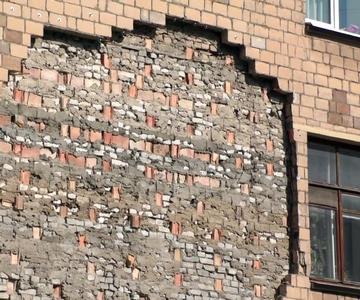

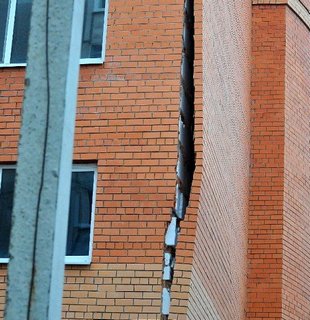

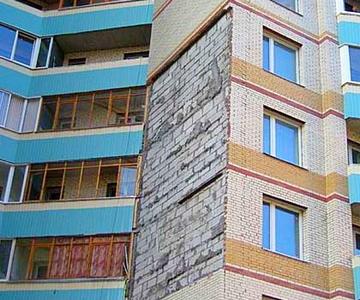

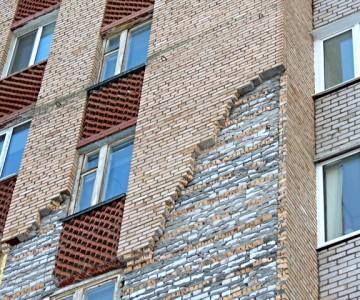

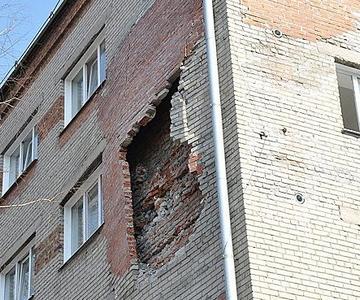

НеВЕСЕЛЫЕ картинки

Предлагаем вашему вниманию
Систему вентилируемой кирпичной облицовочной кладки «ОПОРЭЛ»


Вентилируемый фасад это такой способ устройства стены, при котором между облицовочным кирпичом и несущей стеной создается воздушный зазор для свободной циркуляции воздуха. Воздушный зазор служит вентиляционным каналом, через который восходящий поток воздуха уносит избыток тепла летом, а зимой - способствует удалению избытка влаги с поверхности утеплителя для сохранения его теплоизоляционных свойств.
Система состоит из внутренней (несущей) стены, закрепленного на ней утеплителя, вентилируемого воздушного зазора и внешнего декоративного слоя из облицовочного кирпича.


1. Основание (бетон, кирпич, пенобетон и т.п.).
2. Теплоизоляционный слой.
3. Гибкая связь.
4. Кладка из облицовочного кирпича.
5. Гидроизоляция отсечная.
6. Воздушный зазор
7. Воздушный продух.

Более подробно об устройстве системы сказано в статьях Что такое вентилируемый фасад и система вентилируемого фасада ОПОРЭЛ.



Комплектующие для строительства вентилируемого фасада.

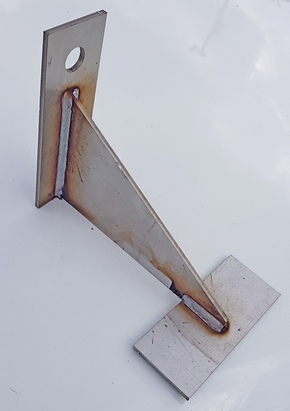

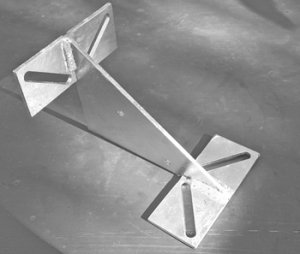

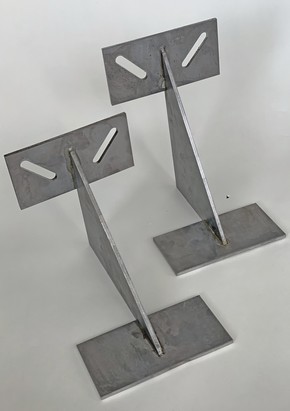

1. Кронштейн «ОПОРЭЛ»
Основным и главным элементом системы вентилируемых кирпичных фасадов является разработанный нами кронштейн «ОПОРЭЛ».

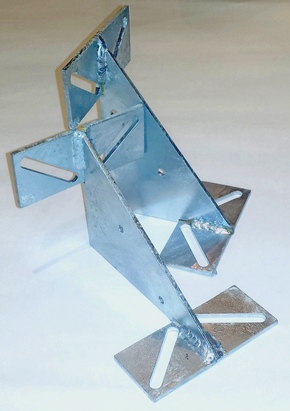

Особенностью кронштейна является возможность использовать его как для монтажа утеплителя толщиной 50 мм, так и толщиной 100 мм. Для этого достаточно просто закрепить его на стене противоположной стороной. Большие прорези для анкеровки, длиной 80 мм, позволяют оптимально выбрать место для сверления отверстия в бетонной плите перекрытия.

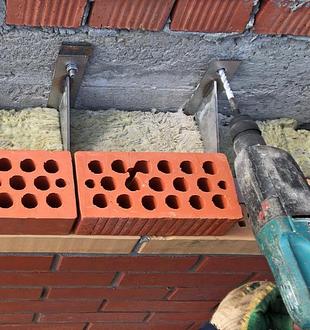

Так как лучше один раз увидеть, чем сто раз услышать, то предлагаем Вашему вниманию 2-х минутный видеоролик в котором показаны основные моменты монтажа.

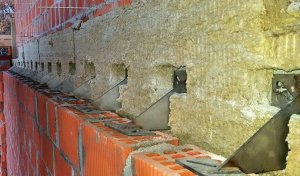

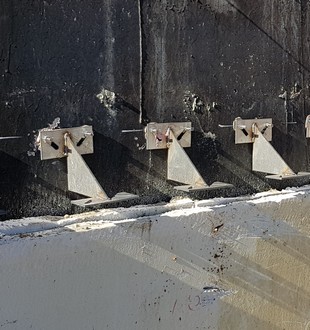

Варианты крепления:

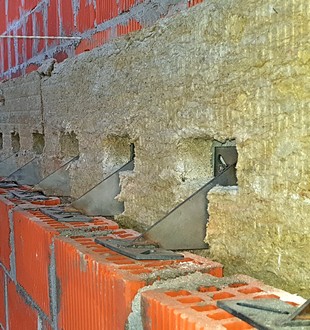

Вариант крепления 50 мм утеплителя кирпичную стену 380 мм
Вариант крепления 100 мм утеплителя на кирпичную стену 250 мм

Преимущества системы вентилируемых фасадов «ОПОРЭЛ»

1. Главным и неоспоримым преимуществом предлагаемой нами фасадной системы является предельная минимизация «мостиков холода», имеющих место в других решениях при облицовке фасадов кирпичом.
2. Горячее цинкование кронштейнов «ОПОРЭЛ» позволяет надежно защитить их от «агрессивной среды» в которой им придется работать несколько десятилетий – на открытом воздухе с перепадами температуры, влажности и т.д.
3. Возможность использования облицовочного кирпича стандартных размеров 250х120х65, а так же клинкерного кирпича, (например 240х52х65 и т.д.)
4. Срок службы не менее 50 лет
5. Толщина воздушного зазора 40 мм
6. Толщина утеплителя 50 или 100 мм
7. Простота расчета за счет применения всего одного элемента в не зависимости от того какой толщины утеплитель будет применяться – 50 или 100 мм. Минимальное количество позиций в номенклатуре фасада.

Система крепления кирпичной кладки дает возможность архитекторам и проектировщикам практически неограниченные возможности для воплощения любых творческих замыслов.
